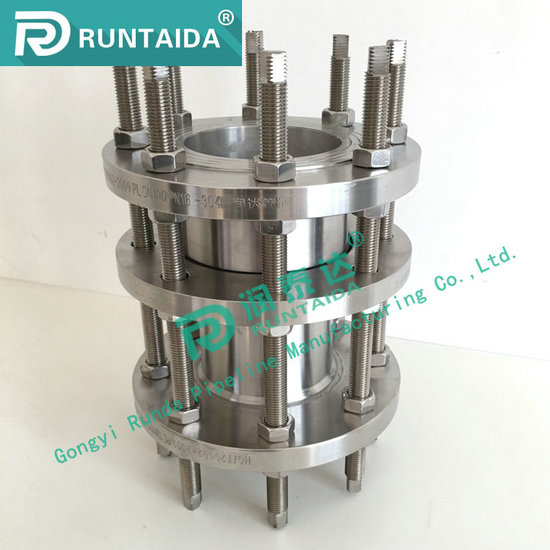

傳力接頭的設計品種和類型不同各自所經歷的階段與內容也不同
在批準的傳力接頭產品技術設計基礎上，設計和繪制施工需要的全套圖紙及全部技術文件。其主要內容有:設計總圖、部件圖、零件圖。
編制分部件的零件明細表(包括材質和重量)，以及通用件、標準件、外購件、外協件、原材料綜合明細表，產品包裝圖、安裝圖及說明，備品及易損件清單;產品制造、驗收和交貨技術條件;產品使用維護說明書及伸縮器產品產品證明書等。工作圖必須能在現場使用，符合國家制圖標準，明確標出附加技術條件及所用材料。工作圖設計是傳力接頭產品產品設計的最后階段。由于工作圖直接用于生產，因此，工作圖的設計要符合工廠生產條件，必須經過工藝人員審查會簽。同時注意校核，保證圖紙和技術文件的準確性。上述各設計階段及內容，是就一般情況來說的。由于產品的設計品種和類型不同，各自所經歷的階段與內容也有所不同。
有些傳力接頭產品產品沒有技術設計階段，那是因?yàn)楫a(chǎn)品結構簡單，其中有的設計工作可并到前一階段或后一階段進行。
大型傳力接頭產品由于生產技術準備周期長，在傳力接頭的技術設計階段中。
在必須與工藝部門協商，及時提出大型工具、模具和工藝試驗項目，以便綜合技術管理部門進行協調工作，采取措施，加速準備。在這一設計階段，如遇有試驗研究課題，則由設計部門提出，按課題管理辦法進行。進行技術設計時，對主要配套外購件、關鍵材料，特別是需要新設計的配套傳力接頭與伸縮器產品產品，應及早提出技術要求，使定貨供應單位有充足的準備時間。由此可見，傳力接頭產品結構能否符合技術任務書的要求，工藝性的好壞以及傳力接頭產品對工藝和供應工作的要求，都決定于技術設計階段。
因此，技術設計階段是一個很重要的階段，是設計、工藝和供應工作的結合點。生產技術準備工作必須抓住這一環節，協調設計、工藝和供應等方面的工作，為傳力接頭生產技術準備工作的合理交叉、平行進行創造條件。
|
公稱同徑 |
管子外徑 |
長度L |
法蘭連接尺寸 |
||||||
|
L1 |
L2 |
0.6MPa |
1.0MPa |
||||||
|
D |
D1 |
n-d |
D |
D1 |
n-d |
||||
|
65 |
76 |
105 |
118 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
|
80 |
89 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
||
|
100 |
108 |
123 |
210 |
170 |
220 |
180 |
|||
|
114 |
240 |
200 |
8-18 |
250 |
210 |
||||
|
125 |
133 |
265 |
225 |
285 |
240 |
8-22 |
|||
|
140 |
|||||||||
|
150 |
159 |
340 |
295 |
||||||
|
168 |
|||||||||
|
200 |
219 |
320 |
280 |
||||||
|
250 |
273 |
129 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
|
300 |
325 |
130 |
|
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
350 |
355 |
159 |
490 |
445 |
505 |
460 |
16-22 |
||
|
377 |
|||||||||
|
400 |
406 |
540 |
495 |
16-22 |
565 |
515 |
26-26 |
||
|
426 |
|||||||||
|
450 |
457 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
||
|
480 |
|||||||||
|
500 |
508 |
645 |
600 |
20-22 |
670 |
620 |
|||
|
530 |
|||||||||
|
600 |
610 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
||
|
630 |
|||||||||
|
700 |
720 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
||
|
800 |
820 |
220 |
255 |
975 |
920 |
24-26 |
1015 |
950 |
24-33 |
|
900 |
920 |
1075 |
1020 |
1115 |
1015 |
28-33 |
|||
|
1000 |
1020 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
||
|
1200 |
1220 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-40 |
||
|
1400 |
1420 |
270 |
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
|
|
1600 |
1620 |
1830 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
||
|
1800 |
1820 |
2045 |
1970 |
44-40 |
2115 |
2020 |
44-48 |
||
|
2000 |
2020 |
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
||
|
2200 |
2220 |
275 |
2475 |
2390 |
52-42 |
2550 |
2440 |
52-56 |
|
|
2400 |
2420 |
2685 |
2600 |
56-42 |
2760 |
2650 |
56-56 |
||
